কম্প্রেসড এয়ার ডিস্ট্রিবিউশনকে প্রায়শই প্ল্যান্ট ইউটিলিটি সিস্টেমের একটি গৌণ অংশ হিসাবে বিবেচনা করা হয়, তবে পাইপিং নেটওয়ার্ক নির্ধারণ করতে পারে যে সংকোচকারী দ্বারা উত্পাদিত চাপটি আসলে ব্যবহারের পয়েন্টে পৌঁছেছে কিনা। পাইপের ব্যাস, পাইপের মোট দৈর্ঘ্য, ফিটিংস, ভালভ, ফিল্টার, ড্রায়ার এবং প্রধান এবং শাখা লাইনের বিন্যাস সবই চাপ হ্রাসে অবদান রাখে। যখন নেটওয়ার্কটি ছোট করা হয়, তখন একটি উদ্ভিদ কম্প্রেসার ডিসচার্জ চাপ বাড়িয়ে ক্ষতিপূরণ দিতে পারে, যা অন্তর্নিহিত বন্টন নকশার উন্নতি ছাড়াই শক্তির ব্যবহার বাড়াতে পারে।
NRCan রেফারেন্স পয়েন্ট: একটি ভাল-পরিকল্পিত সংকুচিত বায়ু ব্যবস্থা সাধারণত কম্প্রেসার স্রাব এবং ব্যবহারের চূড়ান্ত বিন্দুর মধ্যে কম্প্রেসার স্রাব চাপের 10% এর নীচে মোট চাপ হ্রাস রাখতে হবে। NRCan আরও উল্লেখ করেছে যে, একটি রেফারেন্স 100 psi সিস্টেমে, প্রতিটি অতিরিক্ত 2 psi স্রাবের চাপ সম্পূর্ণ আউটপুটে প্রায় 1% শক্তির ব্যবহার বাড়াতে পারে।
পাইপ সাইজিং সিস্টেমের প্রয়োজনীয়তা দিয়ে শুরু হওয়া উচিত, পছন্দের পাইপের আকার দিয়ে নয়। সর্বনিম্ন, নিম্নলিখিত স্থাপন করুন:
· ব্যবহারের সবচেয়ে দূরবর্তী বা গুরুত্বপূর্ণ পয়েন্টে প্রয়োজনীয় চাপ।
· সর্বোচ্চ এবং স্বাভাবিক সংকুচিত বায়ু চাহিদা, বিশেষত SCFM বা অন্য একটি স্পষ্টভাবে সংজ্ঞায়িত প্রবাহ ভিত্তিতে প্রকাশ করা হয়।
· প্রধান লাইন দৈর্ঘ্য এবং দীর্ঘতম শাখা লাইন দূরত্ব।
· প্রবাহ পথে ফিটিং, ভালভ, ফিল্টার, ড্রায়ার, রেগুলেটর এবং দ্রুত সংযোগকারীর সংখ্যা এবং ধরন।
· প্রয়োজনীয় বায়ুর গুণমান এবং প্রযোজ্য ISO 8573-1 বিশুদ্ধতা শ্রেণী যেখানে প্রাসঙ্গিক।
· প্রত্যাশিত উৎপাদন সম্প্রসারণ এবং বন্টন ব্যবস্থায় পরে অতিরিক্ত ড্রপ বা শাখার প্রয়োজন হবে কিনা।
একা কম্প্রেসার হর্সপাওয়ার থেকে পাইপিং মাপ করবেন না। একটি কম্প্রেসার নেমপ্লেট মেশিনের বর্ণনা দেয়, যখন পাইপের সাইজিং অবশ্যই বায়ুর প্রকৃত চাহিদা এবং সরবরাহ এবং ব্যবহারের বিন্দুর মধ্যে প্রতিরোধের জন্য দায়ী।
একটি প্রাথমিক নকশার জন্য, একটি দরকারী প্রকৌশল কাঠামো হল:
Q_design = Σ(Q_equipment × চাহিদা ফ্যাক্টর) + বৃদ্ধি ভাতা
এটি একটি সর্বজনীন কোড সমীকরণের পরিবর্তে একটি পরিকল্পনা সূত্র। চাহিদা ফ্যাক্টর নির্ভর করে কতগুলি বায়ুসংক্রান্ত লোড একসাথে কাজ করে এবং প্রকৃত উৎপাদন আচরণ বা একটি নথিভুক্ত প্রকৌশল অনুমানের উপর ভিত্তি করে হওয়া উচিত। NRCan কম্প্রেসার ক্ষমতার জন্য ব্যবহারিক ক্রয় বিবেচনা হিসাবে 20%-30% বৃদ্ধি ভাতা নোট করে; সংশ্লিষ্ট পাইপ-সিস্টেম ভাতা অন্ধভাবে প্রয়োগ না করে প্রকল্প অনুযায়ী নির্বাচন করা উচিত।
প্রেশার ড্রপ হল আপস্ট্রিমে উপলব্ধ চাপ এবং নিচের দিকে প্রদত্ত চাপের মধ্যে পার্থক্য। একটি সত্যিকারের সংকুচিত বায়ু ব্যবস্থায়, সোজা পাইপ জুড়ে এবং কনুই, টিস, ভালভ, ফিল্টার, ড্রায়ার এবং সংযোগকারীর মতো উপাদান জুড়ে চাপ হ্রাস ঘটে। NRCan বিশেষভাবে সতর্ক করে যে জয়েন্ট, বাঁক এবং সংযোগ বিন্দু অতিরিক্ত চাপের ক্ষতি তৈরি করে এবং সাধারণ ফিটিংগুলির জন্য সমতুল্য-দৈর্ঘ্যের রেফারেন্স ডেটা সরবরাহ করে।
প্রকৌশল লক্ষ্য: একটি সিস্টেম বাজেট হিসাবে চাপ হ্রাস বিবেচনা করুন। পাইপিং নেটওয়ার্কের জন্য পর্যাপ্ত চাপ সংরক্ষণ করুন যাতে চূড়ান্ত সরঞ্জামগুলি এখনও কম্প্রেসারকে অপ্রয়োজনীয়ভাবে উচ্চ স্রাব চাপে কাজ করতে বাধ্য না করে প্রয়োজনীয় চাপ গ্রহণ করে।
· কম্প্রেসার স্রাব চাপ
· ড্রায়ার এবং ফিল্টার জুড়ে চাপের ক্ষতি
· প্রধান পাইপিংয়ের মাধ্যমে চাপ হ্রাস
· শাখার পাইপিং এবং জিনিসপত্রের মাধ্যমে চাপ হ্রাস
· বিন্দু-অফ-ব্যবহারের পরিস্রাবণ/নিয়ন্ত্রণ ক্ষতি
· যন্ত্রপাতি খাঁড়ি এ প্রয়োজনীয় চাপ
চূড়ান্ত পাইপ ব্যাস নির্বাচন করার আগে নকশা এই চাপ বাজেট বন্ধ করা উচিত. যদি গণনা করা ক্ষতি খুব বেশি হয়, বিকল্পগুলির মধ্যে রয়েছে পাইপের ব্যাস বাড়ানো, প্রবাহের পথ ছোট করা, অপ্রয়োজনীয় ফিটিংগুলি হ্রাস করা, লেআউটের উন্নতি করা, বা উপযুক্ত যেখানে একটি লুপড ডিস্ট্রিবিউশন ব্যবস্থা ব্যবহার করা।
ন্যাচারাল রিসোর্সেস কানাডা প্রতি 1,000 ফুট পাইপের বায়ুপ্রবাহের জন্য একটি আনুমানিক রেফারেন্স সারণী প্রকাশ করে যা 1 পিএসআই প্রেসার ড্রপে। এই মানগুলি প্রাথমিক তুলনার জন্য উপযোগী, চূড়ান্ত প্রকল্প গণনার জন্য নয়।
নামমাত্র পাইপ ব্যাস | প্রায় 1 psi / 1,000 ft (SCFM) এ প্রবাহ |
1 ইন | 36 |
2 ইঞ্চি | 263 |
3 ইঞ্চি | 431 |
4 ইঞ্চি | 909 |
6 ইঞ্চি | 2,679 |
8 ইঞ্চি | 6,757 |
10 ইঞ্চি | 14,286 |
রেফারেন্স ডেটা প্রাকৃতিক সম্পদ কানাডা থেকে পুনরুত্পাদিত। অবস্থা: 1 পিএসআই চাপ ড্রপের জন্য প্রতি 1,000 ফুট পাইপে আনুমানিক বায়ুপ্রবাহ। শুধুমাত্র একটি প্রাথমিক তুলনা হিসাবে ব্যবহার করুন; প্রকল্প-নির্দিষ্ট গণনার সাথে চূড়ান্ত আকার নিশ্চিত করুন।
একটি সরল পাইপ গণনা গ্রহণযোগ্য দেখাতে পারে যখন প্রকৃত সিস্টেম এখনও অত্যধিক চাপ হ্রাস অনুভব করে। কারণ হল যে প্রতিটি কনুই, টি, ভালভ এবং সংযোগ প্রতিরোধ যোগ করে। NRCan সমতুল্য-দৈর্ঘ্যের উদাহরণ প্রদান করে: একটি 1 ইন নমিনাল পাইপের জন্য, একটি 90° কনুই প্রায় 2.5 ফুট সমান সোজা পাইপের তালিকায় থাকে; একটি 4 ইন পাইপের জন্য, একই রেফারেন্স মান প্রায় 12 ফুট। এইগুলি শুধুমাত্র সূচক, প্রকল্প নকশা মান নয়।
ব্যবহারিক ইঙ্গিতটি সহজ : একই রকম পাইপ দৈর্ঘ্যের সাথে দুটি লেআউটের তুলনা করার সময়, কম সীমাবদ্ধ বাঁক এবং ভাল-পরিকল্পিত ফিটিংস সহ লেআউটের মোট চাপ হ্রাস হতে পারে।
একটি একক-শেষ শাখা নেটওয়ার্ক একটি প্রধান পথ দিয়ে বায়ু সরবরাহ করে। একটি লুপ করা প্রধান সিস্টেমের বিভাগগুলির মধ্যে একাধিক সম্ভাব্য পাথ তৈরি করে। একাধিক উৎপাদন ক্ষেত্র সহ একটি কারখানার জন্য, একটি লুপ প্রবাহকে আরও সমানভাবে বিতরণ করতে সাহায্য করতে পারে এবং একটি একক দীর্ঘ ডেড-এন্ড পাথের সংবেদনশীলতা কমাতে পারে, যদি পাইপের ব্যাস এবং শাখার নকশা উপযুক্ত হয়।
নকশা নোট: একটি লুপ স্বয়ংক্রিয়ভাবে চাপ-ড্রপ সমস্যার সমাধান করে না। লুপের এখনও পর্যাপ্ত পাইপ ব্যাস, সুষম শাখা, উপযুক্ত আইসোলেশন ভালভ এবং প্রকৃত উৎপাদন চাহিদা প্রতিফলিত করে এমন একটি লেআউট প্রয়োজন।
পাইপ সাইজিং এবং লিক ম্যানেজমেন্ট বিভিন্ন ইঞ্জিনিয়ারিং কাজ, কিন্তু উভয়ই উদ্ভিদের উত্পাদিত সংকুচিত বাতাসের পরিমাণকে প্রভাবিত করে। NRCan বলে যে কম্প্রেসার আউটপুটের 20%-30% সাধারণ শিল্প সুবিধাগুলিতে বায়ু লিক হিসাবে উপস্থিত হওয়া অস্বাভাবিক নয় এবং সক্রিয় লিক সনাক্তকরণ এবং মেরামত প্রোগ্রামগুলি উদ্ভিদ সংকুচিত-বায়ু উত্পাদনের 10% এর নীচে ফুটো কমাতে পারে।
NRCan থেকে উদাহরণ: একটি রেফারেন্স উদাহরণ 100 psi তে 100 cfm লিক বজায় রাখার খরচ অনুমান করে 4,250 অপারেটিং ঘন্টা এবং US$0.10/kWh বিদ্যুৎ খরচের অধীনে প্রতি বছর প্রায় US$8,500। এটি একটি দৃষ্টান্তমূলক দৃশ্যকল্প, একটি সর্বজনীন খরচের চিত্র নয়; প্রকৃত খরচ চাপ, ঘন্টা, কম্প্রেসার দক্ষতা এবং বিদ্যুতের দামের উপর নির্ভর করে।
একবার প্রয়োজনীয় ব্যাস এবং বিন্যাস বোঝা গেলে, উপাদান এবং সংযোগ নকশা জীবনচক্রের সিদ্ধান্তের অংশ হয়ে ওঠে। ইন্ডাস্ট্রিয়াল কম্প্রেসড এয়ার ডিস্ট্রিবিউশনের জন্য, মূল বিবেচনার মধ্যে রয়েছে জারা আচরণ, অভ্যন্তরীণ পৃষ্ঠের অবস্থা, সংযোগের অখণ্ডতা, ইনস্টলেশন পদ্ধতি, রক্ষণাবেক্ষণ অ্যাক্সেস এবং নেটওয়ার্ক প্রসারিত করার ক্ষমতা।

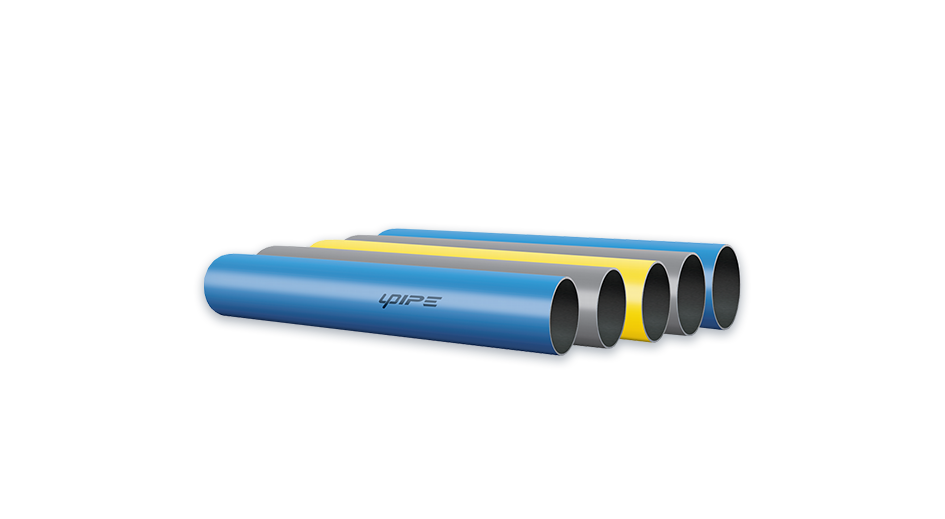

UPIPE প্রোডাক্ট ডকুমেন্টেশন তার পাইপিং সিস্টেমকে সংকুচিত বায়ু, ভ্যাকুয়াম এবং জড় গ্যাস যেমন হিলিয়াম, নাইট্রোজেন এবং আর্গনের জন্য তালিকাভুক্ত করে , যার নামমাত্র মাপ DN20 থেকে DN200 এবং 16 বারের তালিকাভুক্ত কাজের চাপ। ক্যাটালগটি একটি পূর্ণ-আকারের ফিটিং ডিজাইন, সক্রিয় সিলিং, উত্তল-রিং ক্ল্যাম্প সংযোগ এবং দ্রুত-সংযোগ বৈশিষ্ট্যগুলিকেও হাইলাইট করে।
গুরুত্বপূর্ণ: UPIPE পণ্যের রেটিং হল পণ্য-ডকুমেন্টেশন মান। একটি সিস্টেম নির্দিষ্ট করার আগে অ্যাপ্লিকেশন ইঞ্জিনিয়ারদের প্রযোজ্য পণ্য কনফিগারেশন, তাপমাত্রা, মাঝারি, স্থানীয় প্রয়োজনীয়তা এবং প্রকল্পের শর্তগুলি যাচাই করা উচিত।
800 SCFM এর পিক ডিজাইন ফ্লো সহ একটি ম্যানুফ্যাকচারিং লাইন বিবেচনা করুন। প্রধান বন্টন রুট যথেষ্ট দীর্ঘ যে চাপ ক্ষতি শুধুমাত্র পাইপ ব্যাস থেকে মূল্যায়ন করা যাবে না; জিনিসপত্র, ভালভ এবং শাখা সংযোগ এছাড়াও অন্তর্ভুক্ত করা আবশ্যক.
1. ধাপ 1: ব্যবহারের সবচেয়ে চাহিদাপূর্ণ বিন্দুতে প্রয়োজনীয় চাপ নিশ্চিত করুন।
2. ধাপ 2: ডিস্ট্রিবিউশন নেটওয়ার্কের জন্য একটি প্রেসার-ড্রপ বাজেট সেট করুন।
3. ধাপ 3: প্রার্থীর ব্যাসের জন্য শুধুমাত্র একটি প্রাথমিক স্ক্রীন হিসাবে প্রকাশিত ফ্লো টেবিল ব্যবহার করুন।
4. ধাপ 4: কনুই, টিজ এবং ভালভের জন্য সমান-দৈর্ঘ্যের প্রভাব যুক্ত করুন এবং সম্পূর্ণ চাপের ড্রপ গণনা করুন।
5. ধাপ 5: একাধিক উৎপাদন এলাকা সরবরাহ করা হলে একটি লুপড বিন্যাসের সাথে একটি একক-শেষ বিন্যাসের তুলনা করুন।
6. ধাপ 6: চূড়ান্ত কনফিগারেশন নির্বাচন করার আগে ভবিষ্যতের চাহিদা, ফাঁস-ব্যবস্থাপনা কৌশল এবং রক্ষণাবেক্ষণ অ্যাক্সেস পরীক্ষা করুন।
গুরুত্বপূর্ণ বিষয় হল যে 800 SCFM স্বয়ংক্রিয়ভাবে একটি "সঠিক" পাইপ আকারে ম্যাপ করে না। সঠিক ব্যাস নির্ভর করে অনুমোদিত চাপ ড্রপ, পাইপের দৈর্ঘ্য, বায়ুর অবস্থা, ফিটিং কনফিগারেশন এবং প্রয়োজনীয় শেষ-ব্যবহারের চাপের উপর।
UPIPE পৃথক পাইপ বিভাগের সংগ্রহের পরিবর্তে একটি সম্পূর্ণ বন্টন ব্যবস্থা হিসাবে সংকুচিত বায়ু পাইপিংয়ের সাথে যোগাযোগ করে। পণ্যের ক্যাটালগ পূর্ণ-আকারের জিনিসপত্র, সক্রিয় সিলিং, দ্রুত সংযোগ এবং মডুলার কনফিগারেশনের উপর জোর দেয়। এই বৈশিষ্ট্যগুলি শিল্প ব্যবস্থাকে সমর্থন করার উদ্দেশ্যে যেখানে ইনস্টলেশনের গতি, সংযোগের নির্ভরযোগ্যতা এবং ভবিষ্যতের পরিবর্তনগুলি গুরুত্বপূর্ণ বিবেচ্য বিষয়।
একটি প্রকল্প অনুসন্ধানের জন্য, UPIPE নিম্নলিখিত তথ্য সরবরাহ করার পরামর্শ দেয় যাতে পাইপিং কনফিগারেশন আরও কার্যকরভাবে মূল্যায়ন করা যায়:
· সংকোচকারী আউটলেট চাপ এবং নামমাত্র সংকোচকারী ক্ষমতা
· সরঞ্জামে প্রয়োজনীয় অপারেটিং চাপ
· সর্বোচ্চ এবং স্বাভাবিক বায়ু চাহিদা
· প্রধান লাইনের দৈর্ঘ্য এবং মেঝে/উৎপাদন-এরিয়া লেআউট
· ড্রপ এবং প্রধান সরঞ্জাম সংযোগ পয়েন্ট সংখ্যা
· কোনো বিশেষ বায়ু-গুণমান, তাপমাত্রা বা পরিবেশগত প্রয়োজনীয়তা
· প্রত্যাশিত ভবিষ্যতের সম্প্রসারণ বা অতিরিক্ত উত্পাদন লাইন
পাইপ সাইজিং বায়ু চিকিত্সা প্রতিস্থাপন না. ISO 8573-1 কণা, জল এবং তেলের ক্ষেত্রে সংকুচিত বাতাসের জন্য বিশুদ্ধতা শ্রেণী নির্দিষ্ট করে এবং বায়বীয় এবং মাইক্রোবায়োলজিক্যাল দূষককেও চিহ্নিত করে। প্রয়োজনীয় বিশুদ্ধতা শ্রেণী প্রয়োগের উপর নির্ভর করে। অতএব, সম্পূর্ণ সিস্টেমটিকে কম্প্রেসার, ড্রায়ার, ফিল্টার, রিসিভার, ডিস্ট্রিবিউশন পাইপিং এবং পয়েন্ট-অফ-ইউজ ট্রিটমেন্টকে একটি সিস্টেম হিসাবে বিবেচনা করা উচিত।
চেক করুন | ইঞ্জিনিয়ারিং প্রশ্ন |
1 | ব্যবহারের গুরুত্বপূর্ণ পয়েন্টে কি চাপ পাওয়া উচিত? |
2 | পিক ডিজাইন এয়ারফ্লো কি এবং একই সাথে চাহিদা কত? |
3 | কম্প্রেসার থেকে ব্যবহারের পয়েন্ট পর্যন্ত অনুমোদিত চাপ-ড্রপ বাজেট কি? |
4 | প্রধান এবং শাখা লাইন কত দীর্ঘ? |
5 | প্রবাহের পথে কনুই, টিজ, ভালভ, ফিল্টার এবং সংযোগকারী রয়েছে? |
6 | একটি লুপড ডিস্ট্রিবিউশন লেআউট কি প্ল্যান্টের ব্যবস্থার সাথে আরও ভাল মেলে? |
7 | ভবিষ্যতে সম্প্রসারণের জন্য কি ভাতা প্রয়োজন? |
8 | কি বায়ু-গুণমান শ্রেণী এবং পরিবেশগত শর্ত প্রযোজ্য? |
9 | কিভাবে লিকেজ সনাক্ত করা হবে এবং কমিশন করার পরে রক্ষণাবেক্ষণ করা হবে? |
কার্যকরী কম্প্রেসড এয়ার পাইপ সাইজিং একটি চাপ-ব্যবস্থাপনা সমস্যা, কেবল একটি পাইপ-ব্যাস নির্বাচন অনুশীলন নয়। প্রকৌশলীকে অবশ্যই পিক এয়ারফ্লো, প্রেসার-ড্রপ লিমিট, পাইপের দৈর্ঘ্য, ফিটিং, লেআউট, ফুটো, ভবিষ্যত সম্প্রসারণ এবং বাতাসের মানের প্রয়োজনীয়তার ভারসাম্য বজায় রাখতে হবে।
প্রকাশিত NRCan ডেটা দরকারী রেফারেন্স পয়েন্টগুলি প্রদান করে: একটি ভাল-পরিকল্পিত সিস্টেম মোট চাপ হ্রাসকে কম্প্রেসার স্রাব চাপের 10% এর নীচে রাখতে হবে; প্রতি অতিরিক্ত 2 পিএসআই স্রাব চাপ তার রেফারেন্স অবস্থায় প্রায় 1% বেশি শক্তি ব্যবহার উপস্থাপন করতে পারে; এবং সাধারণ শিল্প ফুটো কম্প্রেসার আউটপুট 20%-30% পৌঁছতে পারে। এই পরিসংখ্যানগুলি দেখায় কেন ডিস্ট্রিবিউশন ডিজাইন এবং রক্ষণাবেক্ষণ কম্প্রেসারের মতো একই মনোযোগের যোগ্য।
অ্যালুমিনিয়াম পাইপিং ব্যবহার করে শিল্প প্রকল্পগুলির জন্য, UPIPE সংকুচিত বায়ু, ভ্যাকুয়াম এবং নিষ্ক্রিয়-গ্যাস অ্যাপ্লিকেশনগুলিকে কভার করে একটি মডুলার সিস্টেম সরবরাহ করে, পণ্যের ডকুমেন্টেশন তালিকাভুক্ত DN20-DN200 আকার এবং 16 বার কাজের চাপ। প্রকল্প-নির্দিষ্ট নির্বাচন সর্বদা প্রকৃত অপারেটিং শর্ত এবং প্রযোজ্য প্রয়োজনীয়তার বিরুদ্ধে যাচাই করা উচিত।
একটি শিল্প সংকুচিত এয়ার পাইপিং লেআউট পর্যালোচনা করতে সাহায্য প্রয়োজন? একটি প্রকল্প আলোচনার জন্য আপনার বায়ুপ্রবাহ, চাপ, পাইপের দৈর্ঘ্য এবং প্ল্যান্ট-লেআউট প্রয়োজনীয়তা সহ UPIPE-এর সাথে যোগাযোগ করুন।
